Detalhes do produto
Lugar de origem: China
Marca: GCE
Certificação: CE UL TUV
Número do modelo: RBMS07S-38S50A
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2
Preço: Negotiatable with bruceliu@hngce.com
Detalhes da embalagem: Saco plástico de bolhas, espuma, caixa
Tempo de entrega: dias 10working
Habilidade da fonte: 1000sets/month
Garantia: |
3 anos para RBMS e 1 ano para BMU/PCB |
Aplicação: |
UPS, ESS, BESS solar fora da rede |
Tipo de célula aplicável: |
LFP NMC LTO |
Dimensão: |
410 mm*210 mm*78 mm |
Comunicação: |
RS485 |
Estrutura: |
Mestre Escravo tudo em um |
Proteção contra curto-circuito: |
25KA 20ms |
Fornecimento de energia: |
AC/DC |
Garantia: |
3 anos para RBMS e 1 ano para BMU/PCB |
Aplicação: |
UPS, ESS, BESS solar fora da rede |
Tipo de célula aplicável: |
LFP NMC LTO |
Dimensão: |
410 mm*210 mm*78 mm |
Comunicação: |
RS485 |
Estrutura: |
Mestre Escravo tudo em um |
Proteção contra curto-circuito: |
25KA 20ms |
Fornecimento de energia: |
AC/DC |
Descrição do produto

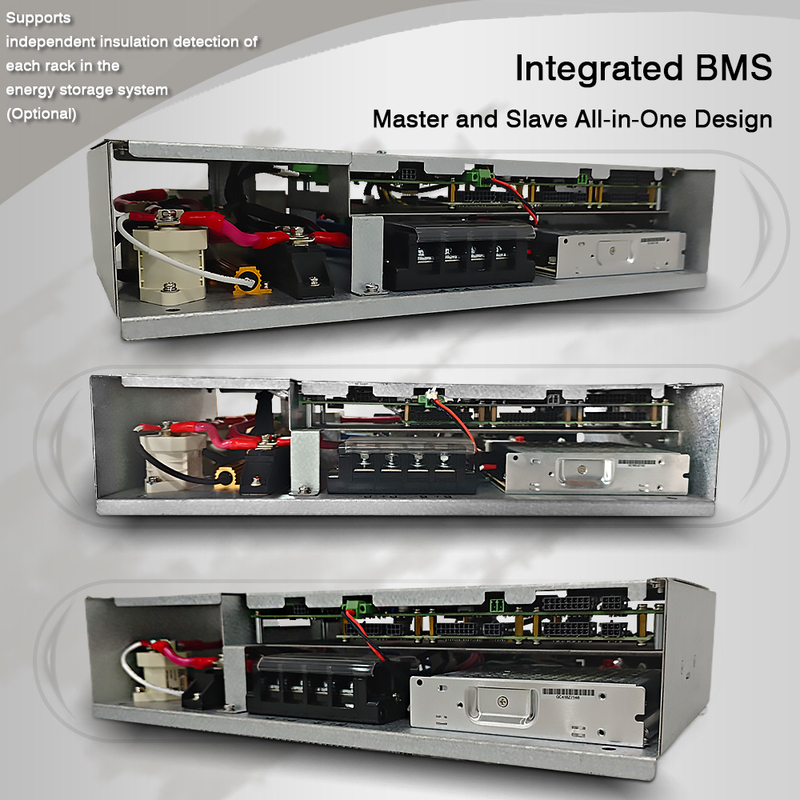

GCE HV LiFePO4 Bateria 38S 121.6V 50A BMS integrado para UPS Home ESS Micro rede ESS ESS Large Scale ESS Solar Carport ESS
Visão geral do GCE HV BMS:
Para o ESS doméstico, o 75S240V 100A BMS pode trabalhar com um inversor para construir um Sistema de Armazenamento de Energia doméstico perfeito.serão necessários protocolos de comunicação para a comunicação entre o BMS mestre e outro dispositivoO BMS e o inversor trabalham em conjunto para realizar a função de armazenamento de energia de raspagem de picos e preenchimento de vales.
O BMS dos anos 30 aos 75 adota um projeto integrado master-slave e solução de relé para atender à demanda de bateria de lítio de múltiplas cadeias de baterias de pequena capacidade.60s-270s adota arquitetura de três níveis de mestre-escravo, que podem satisfazer os requisitos de série e paralelo de baterias de lítio de alta capacidade com um diâmetro de 1000 V.
GCE HV BMS:
*Interfaces de comunicação múltiplas
RS485, CAN, Ethernet, entrada de contato seco e interfaces de saída podem estabelecer comunicação com a maioria dos PCS e inversores no mercado.
*Com tela HMI de 3,5 polegadas / 7 polegadas
Perfeito auto-teste e função de detecção de estado de funcionamento, com tela de exibição HMI, a informação do sistema em execução é clara de um olhar.
* Equilíbrio celular inteligente
O equilíbrio passivo eficiente é usado para maximizar a capacidade utilizável dos pacotes de baterias.
*Monitorização da saúde
Monitora a resistência interna das células individuais e a capacidade medida da bateria.
*Campo programável
Parâmetros como os intervalos de tensão, limites de corrente e muitas outras configurações são facilmente alteráveis no campo.
*Proteção contra corrente e tensão
Protege a bateria de sobrecarga e sobre descarga, prolongando assim a vida útil do ciclo.
*Gestão térmica
Proteção contra temperaturas excessivas e baixas com comandos de ventilador para arrefecimento ou aquecimento.
Configuração do GCE HV BMS:
O HV 38S 121.6V50A BMS inclui:
BMS Mestre, Modelo #: RBMS07S-38S50A e seus acessórios de fios, incluem fios sensores de temperatura 6p e fios sensores de tensão 16p.
Existem dois modelos diferentes de BMS integrado, um é um modelo autônomo e o outro é paralelo, com um custo ligeiramente superior ao do modelo autônomo.
Parâmetros técnicos do BMS integrado GCE:
Ponto | Especificações e parâmetros | |
Intervalo de tensão de funcionamento do sistema | 120 - 370 VDC | |
Modo de arranque | Iniciação em CC | |
balanço | Tipo de equilíbrio | Equalização da resistência passiva |
Corrente equilibrada | 100 mA ± 10 mA (quando a célula estiver a 3,50 V) | |
Precisão da amostragem | ± 2°C | |
Amostragem de tensão | Precisão da amostragem | de célula única ± 20 mV |
Modo de comunicação | Capacidade: 1 canal (comunicação com PC / UPS) | |
RS485: 1 canal (comunicação com o computador superior / PCS / UPS) | ||
Modo de exibição | Indicador LED de 6 dígitos, incluindo | |
Indicação de falha de 1 bit, indicação de funcionamento de 1 bit, indicação de potência SOC de 4 bits | ||
Display HMI: opcional de 3,5 polegadas | ||
Corrente nominal | 50A/100A | |
(ser escolhido de acordo com as necessidades do cliente) | ||
Protecção contra curto-circuito | Suporte 7.5KA 20 ms | |
Capacidade máxima de sobrecarga | Transitório do sistema 50A: 70A/10S | |
100A transiente do sistema: 150A/10S | ||
Nível de alarme | um Nível | |
Nível de protecção | dois níveis | |
Nível 1 de descarga/corte de carga | ||
Nível 2 micro-interruptor de desligamento, desligamento do sistema | ||
Consumo de energia | ≤ 10 W | |
Peso | 4.5 kg | |
Resistir à tensão nominal | 1800VDC 1mA 1min | |
Certificação de segurança | Cumprir as normas de certificação CE | |
Temperatura de funcionamento | -20°C a 60°C | |
Intervalo de umidade de funcionamento | < 90 RH ((40°C±2°C) |
