Detalhes do produto
Lugar de origem: China
Marca: GCE
Certificação: CE UL TUV
Número do modelo: RBMS07-S20-250A816V
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2
Preço: Negotiatable
Detalhes da embalagem: Saco plástico de bolhas, espuma, caixa
Tempo de entrega: 20 dias úteis
Termos de pagamento: T/T, L/C
Habilidade da fonte: 1000 conjuntos/mês
Garantia: |
36 meses |
ApplicaPtion: |
LFP ESS, UPS, BESS solar fora da rede |
Tipo de célula aplicável: |
Lifepo4, NMC, LTO |
Voltagem nominal: |
816V |
Corrente máxima: |
250A |
Tamanho da caixa da alta tensão: |
4U |
Característica de conceção: |
DC AC Dual fonte de alimentação |
Nome do produto: |
Sistema de gestão da bateria |
Peso: |
28Kgs |
Garantia: |
36 meses |
ApplicaPtion: |
LFP ESS, UPS, BESS solar fora da rede |
Tipo de célula aplicável: |
Lifepo4, NMC, LTO |
Voltagem nominal: |
816V |
Corrente máxima: |
250A |
Tamanho da caixa da alta tensão: |
4U |
Característica de conceção: |
DC AC Dual fonte de alimentação |
Nome do produto: |
Sistema de gestão da bateria |
Peso: |
28Kgs |
Lifepo4 BMS 255S 816V 250A ESS UPS BMS para Solar Off-Grid BESS Sistema De Gestion De Bateria
Lista de produtos GCE HV-BMS:
Um conjunto completo de soluções HV 255S816V 250A BMS inclui:
1 conjunto Master BMS, Modelo #: RBMS07-S20-250A816V
17sets 15S Slave BMU Modelo #: BMU07-15S8T48F
17sets 15S Armadilha de arame
15S Os arneses de arame incluem:
Fios de aquisição de tensão e temperatura,
Fio de Comunicação Externa da BMU com o Porto de Shenji,
O cabo de alimentação para o ventilador.
Imagem dos produtos BMS de alta tensão da GCE:

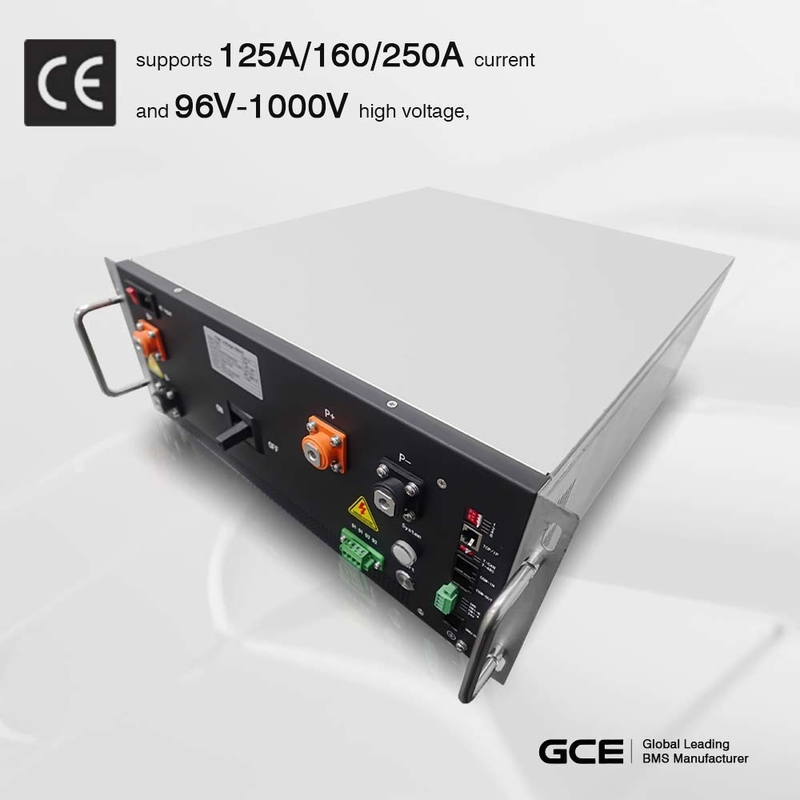

RBMS ((master BMS) é a caixa de controle principal GCE. RBMS é composto de PCB de controle principal, relés / contatores, equipamentos de detecção de corrente de carga e descarga, energia CC, interruptores, comunicação rs485,CAN TCPIP e outras interfaces e conectores.
BMU ((escravo BMS) tem 8S, 12S-16S, 17S-24S três tipos de bmu. você pode fazer qualquer tipo de pacotes de baterias de acordo com a sua capacidade de célula, peso e tamanho como módulos básicos.
SBMS (Stack BMS), pilha significa 2 ou mais racks de bateria em paralelo, então SBMS é necessário, porque você precisa fazer todas as racks em paralelo e obter informações de saúde da bateria de cada célula,O SBMS tem uma tela sensível ao toque de 7 polegadas., é suficiente para exibir todas as informações.
Parâmetros técnicos do GCE HV-BMS:
| RBMS ((master BMS)) | 4U-125A/160A/250A |
| Método de protecção | MCCB+Contactor |
| Intervalo de corrente nominal | - 250 A ~ 250 A |
| Intervalo de tensão | 384 V a 1000 V |
| Precisão da amostragem atual | 10,0% FSR |
| Interface de comunicação com PCS | RS485/CAN |
| Interface de comunicação com a BMU | Possui |
| Interface de comunicação com o GBMS | RS485/CAN |
| Comunicação com o software de monitorização/SEM | Ethernet |
| Suporte à atualização do IAP | - Sim, sim. |
| Suporte para exibição e configuração de parâmetros do HMI | Não (opcional) |
| Detecção de isolamento | Sim (opcional) |
| Modulo de potência de alta tensão | Apoio de arranque de corrente contínua (opcional) |
| Saída de contacto seco (normalmente aberta) | Nenhum |
| Quantidade máxima de UTM | 18 |
| Potência | 24VDC ((18~28V) |
| Consumo de energia | ≤ 25 W |
| Tamanho (W*H*D) mm | 4U |
| (440*178*500) | |
| Conexão saída | Atrás e na frente |
| Toque no centro | Apoio (opcional) |
| Peso líquido | 23 kg |
Características do BMS de alta tensão GCE:
| 1 | Sistema avançado de gestão de bateria ---- O sistema de gestão de bateria altamente integrado pode realizar um monitoramento sem interrupções. |
| 2 |
Perfeita auto-verificação e função de verificação de estado de execução, com tela de HMI,3.5 polegadas e 7 polegadas de tela sensível ao toque opcional. Informações de funcionamento do sistema são claras de um olhar. |
| 3 | Estratégias de controlo e proteção do sistema completas e fiáveis, garantem de forma abrangente a segurança da bateria e acompanham a extensão da vida útil das baterias. |
| 4 |
Projeto modular, configurável e expansível----- múltiplas unidades de armazenamento de energia podem ser O sistema de armazenamento de energia é um sistema de armazenamento de energia que pode ser combinado de forma flexível e ampliado para 1 GWh como um sistema de armazenamento de energia maior. |
| 5 |
Interfaces de comunicação abundantes--- múltiplos RS485, CAN, Ethernet, entrada de contato seco e interfaces de saída, que suportam a comunicação com a maioria dos servidores PCS/inversores e de monitorização do mercado. |
| 6 |
O protocolo de interface de comunicação é flexível ---- a fábrica vem com a empresa O protocolo de comunicação, e também pode ser adaptado ao PCS de diferentes fabricantes de acordo com as necessidades do cliente. |
| 7 | O chip de memória de grande capacidade embutido pode armazenar uma grande quantidade de dados operacionais importantes, e um cartão SD pode ser adicionado para realizar o armazenamento de dados históricos da bateria |
| 8 |
O controlo automático da circulação e o controlo automático paralelo/offline podem facilmente realizar o ligação paralela de baterias. |
Ligação para descarregar especificações:
Especificação GCE_RBMS - EN - V1.0.pdf
GCE 12-16S BMU-especificação-UL-V1.0.pdf
Formulário de recolha de informações do BMS de alta tensão EN2021-04.do...
