Detalhes do produto
Lugar de origem: CHINA
Marca: GCE
Certificação: CE UL TUV
Número do modelo: RBMS07-S20-400A870.4V
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2
Preço: Negotiatable
Detalhes da embalagem: Saco plástico de bolhas, espuma, caixa
Tempo de entrega: dias 20working
Termos de pagamento: T/T, L/C
Habilidade da fonte: 1000sets/month
Garantia: |
3 anos |
Tipo aplicável da pilha: |
Lifepo4 NMC LTO |
Tensão nominal ‘: |
870.4V |
Máximo Atual: |
400A |
Corda da bateria não.: |
272s |
Característica de projeto: |
Fonte de alimentação dupla da C.A. da C.C. |
Uma comunicação: |
O LAN, RS485, PODE |
Tamanho da caixa da alta tensão: |
5u |
Monitor da isolação: |
Opcional |
Peso novo: |
32kgs |
Estrutura: |
BMS mestre, escravo BMU, fios da aquisição |
Aplicações disponíveis: |
Fora-grade solar ESS de BESS UPS |
Garantia: |
3 anos |
Tipo aplicável da pilha: |
Lifepo4 NMC LTO |
Tensão nominal ‘: |
870.4V |
Máximo Atual: |
400A |
Corda da bateria não.: |
272s |
Característica de projeto: |
Fonte de alimentação dupla da C.A. da C.C. |
Uma comunicação: |
O LAN, RS485, PODE |
Tamanho da caixa da alta tensão: |
5u |
Monitor da isolação: |
Opcional |
Peso novo: |
32kgs |
Estrutura: |
BMS mestre, escravo BMU, fios da aquisição |
Aplicações disponíveis: |
Fora-grade solar ESS de BESS UPS |

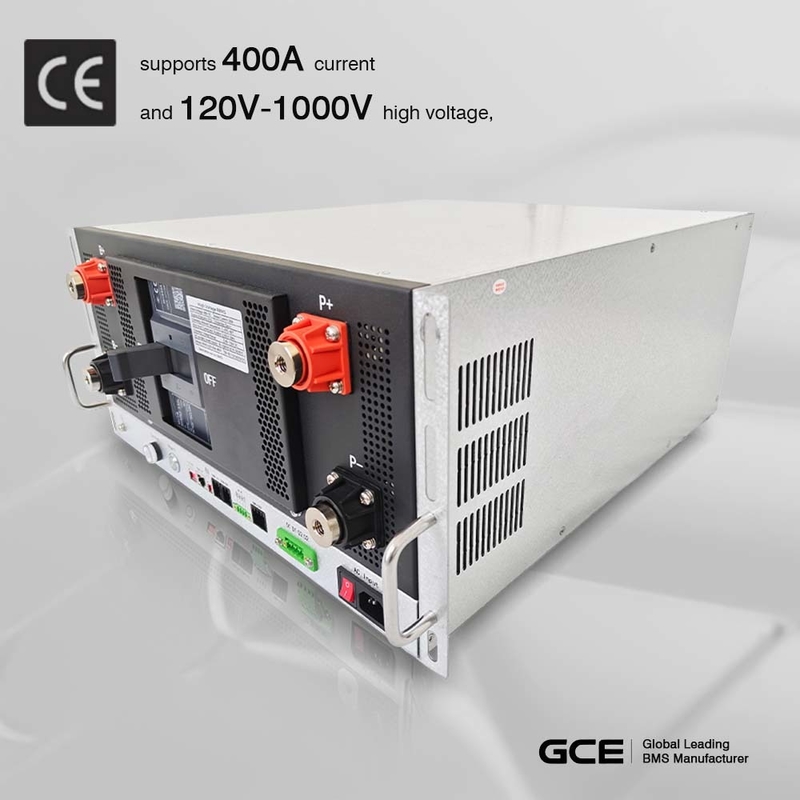

Lifepo4 Bateria 272S 870.4V 400A ESS UPS Sistema de Gestão de Bateria
Um conjunto completo de HV272S870.4V 400AAs soluções BMS incluem:
1 conjunto Master BMS, Modelo #: RBMS07-S20-400A870.4V
17sets 16S Slave BMU Modelo #: BMU07-16S8T48F
17sets 16S Armadilha de fio
16S Os arneses de arame incluem:
20P Voltagem&18P Fios de aquisição de temperatura, comprimento padrão 60cm
Fios de comunicação externos da BMU com o porto de Shenji, comprimento padrão 30 cm
O fio de alimentação para o ventilador, comprimento padrão 60cm
Introdução da empresa GCE:
A Hunan Group Control Energy Technology Co., Ltd. ((GCE) é uma empresa de alta tecnologia especializada em pesquisa e desenvolvimento de equipamentos periféricos de BMS e bateria de lítio.O sistema de gerenciamento de bateria de lítio inteligente de alto desempenho produzido pela nossa empresa adota a tecnologia líder internacional, o que melhora consideravelmente a eficiência da gestão da bateria e prolonga a vida útil da bateria de lítio.A estratégia avançada de controlo do BMS evita as dificuldades e a instabilidade enfrentadas pela maioria dos concorrentes para o nosso BMS.
O software BMS de baixa tensão de 4S a 24s tem uma ampla gama de utilizações, interfaces de produto ricas, forte escalabilidade e compatibilidade com o desenvolvimento secundário;30s a 75s BMS adota projeto integrado master-escravo e solução de relé para atender à demanda de bateria de lítio de múltiplas cadeias de baterias de pequena capacidade. reduzir consideravelmente o custo de utilização dos utilizadores; 60s-270s adota arquitetura de três níveis mestre-escravo,que possam satisfazer os requisitos de série e paralelo das baterias de lítio individuais de alta capacidade a 1000 V.
Ao dominar a tecnologia básica do BMS e inventar sobre essa base, nossa empresa desenvolveu uma variedade de periféricos de bateria de lítio para atender às necessidades de alta qualidade do mercado.
Introdução de produtos BMS de alta tensão GCE:
RBMS, significa rack BMS, cada rack pode fazer no máximo 20pcs de pacotes de bateria 15S em série para construir tensão do sistema até 1000V.
BMU (Battery Management Unit) tem 8S, 12S-16S, 17S-24S três tipos de BMU, você pode fazer diferentes módulos de bateria de acordo com o tamanho, peso, volume de células.cada bateria precisa de instalar uma BMU, pode ser instalado no interior da embalagem, ou no exterior com uma caixa BMU.
SBMS (Stack BMS) se você quiser fazer o seu sistema de bateria em maior capacidade, você precisa adicionar mais racks em paralelo, SBMS pode ajudá-lo a obter mais informações de saúde da bateria do RBMS,O SBMS também fornece interfaces abundantes para conectar PCS/inversores, EMS e outros equipamentos relativos.
Lista opcional dos componentes do BMS de alta tensão:
1. 8S BMU
2. 12-16S BMU
3. 17S-24S BMU
4. Armadilha de arame 600mm/900mm/1200mm
5Sensor de temperatura 8pcs 600mm/900mm/1200mm
6- Arneses de arame de comunicação de 180 mm/300 mm/600 mm
7. Fios de ventilador 48V para 8S/12-16S BMU, 12V para 17S-24S BMU
8. resistência ao isolamento
9. Mestre BMS ((RBMS) 2U/3U/4U/5U
10Ecrã táctil 3,5 polegadas/7 polegadas
11. BMS em pilha (SBMS)
12. Rs485 para conversor USB
13. CAN para conversor USB
14. Caixa de ferramentas de ensaio BMU
Características do GCE HV-BMS:
1 | Sistema avançado de gestão de baterias--- O sistema de gestão de baterias altamente integrado pode realizar um controlo sem interrupções. |
2 |
Perfeita auto-verificação e função de verificação de estado de execução, com tela de HMI, A informação sobre o funcionamento do sistema é clara de uma só vez. |
3 | Estratégias de controlo e proteção do sistema completas e fiáveis, garantem de forma abrangente a segurança da bateria e acompanham a extensão da vida útil das baterias. |
4 |
Projeto modular, configurável e expansível---podem ser instaladas várias unidades de armazenamento de energia O sistema de armazenamento de energia é um sistema de armazenamento de energia que pode ser combinado e expandido de forma flexível para formar um sistema de armazenamento de energia maior. |
5 |
Interfaces de comunicação abundantes--- múltiplos RS485, CAN, Ethernet, entrada de contato seco As interfaces de saída e de saída, que suportam a comunicação com a maioria dos servidores PCS e de monitorização do mercado. |
6 |
O protocolo de interface de comunicação é flexível --- a fábrica vem com a empresa O protocolo de comunicação, e também pode ser adaptado ao PCS de diferentes fabricantes de acordo com as necessidades do cliente. |
7 | O chip de memória de grande capacidade embutido pode armazenar uma grande quantidade de dados operacionais importantes, e um cartão SD pode ser adicionado para realizar o armazenamento de dados históricos da bateria |
8 |
O controlo automático da circulação e o controlo automático paralelo/offline podem facilmente realizar o ligação paralela de baterias. |
Ligação para descarregar a especificação RBMS
Especificação GCE_RBMS - EN - V1.0.pdf
GCE 12-16S BMU-especificação-UL-V1.0.pdf
GCE 17-24S BMU-especificação-UL-V1.0.pdf
Formulário de recolha de informações do BMS de alta tensão EN2021-04.do...
