Detalhes do produto
Lugar de origem: China
Marca: GCE
Certificação: CE UL TUV
Número do modelo: RBMS07-S20-250A624V
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2
Preço: negotiable
Detalhes da embalagem: Saco plástico de bolhas, espuma, caixa
Tempo de entrega: 20~25days
Termos de pagamento: T/T, L/C
Habilidade da fonte: 1000 conjuntos/mês
Descrição: |
Solução global Sistema de gestão de baterias |
Garantia: |
3 anos |
Aplicação: |
BESS, UPS, solar fora da grade ESS, recipiente ESS |
Voltagem: |
256V |
Corrente: |
250A |
Característica de conceção: |
C.A., fonte de alimentação dupla da C.C. |
Comunicação: |
RS485 PODE LAN (IP/TCP) |
Tipo da pilha aplicável: |
LFP, NCM, LTO |
Eventos: |
5000 |
Descrição: |
Solução global Sistema de gestão de baterias |
Garantia: |
3 anos |
Aplicação: |
BESS, UPS, solar fora da grade ESS, recipiente ESS |
Voltagem: |
256V |
Corrente: |
250A |
Característica de conceção: |
C.A., fonte de alimentação dupla da C.C. |
Comunicação: |
RS485 PODE LAN (IP/TCP) |
Tipo da pilha aplicável: |
LFP, NCM, LTO |
Eventos: |
5000 |

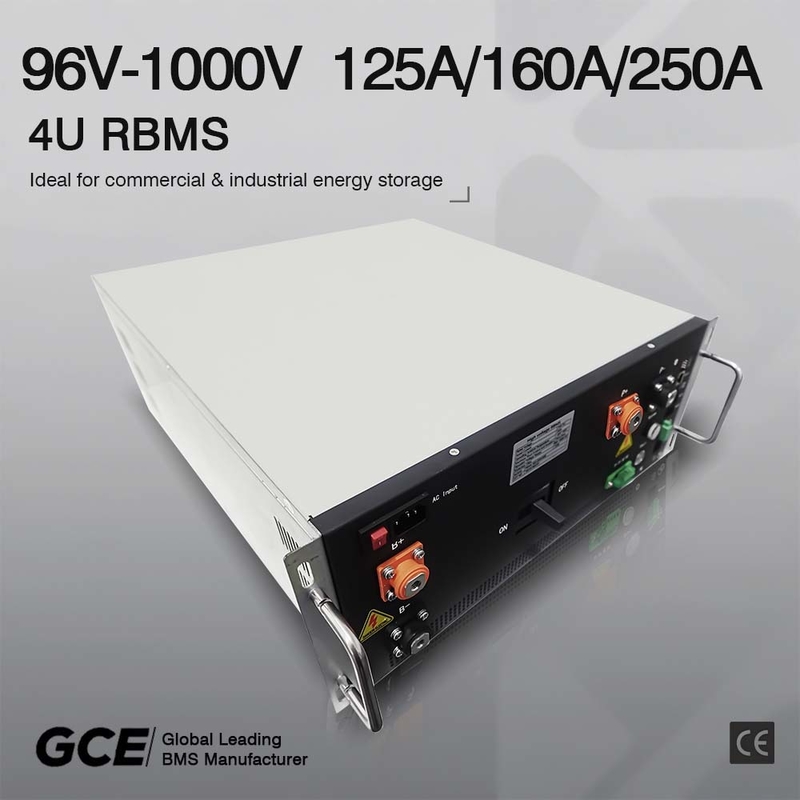

GCE 256V 250A Lifepo4 BMS Sistema de gestão de baterias de lítio BMS Com
15S BMU Para LFP em grande escala NCM LTO BESS UPS SolarESS Micro Grid ESS
Página inicial ESS Container ESS Solar Carport ESS
BMS de alta tensão: RMBS07-S20-250A624V
Um conjunto completo de soluções HV 80S256V 250A BMS inclui:
1 conjunto BMS Mestre, Modelo #: RBMS07-S20-250A256V
4 conjuntos de 20S Slave BMU Modelo #: BMU07-20S8T48F
4 conjuntos de arneses de arame 20S:
incluindo os fios de sensores de tensão e temperatura,
Cabos de comunicação BMU,
Com o fio de alimentação do ventilador.
1.Sistema avançado de gestão da bateria --- O sistema de gestão da bateria altamente integrado permite um controlo sem interrupções.
2. perfeito auto-teste e detecção de estado operacional, com HMI display, informação de funcionamento do sistema num olhar.
3. estratégias de controlo e protecção do sistema perfeitas e fiáveis para proteger plenamente a segurança da bateria e prolongar a vida útil da bateria.
Bateria de escolta.
4. Projeto modular, configurável, escalável --- combinação flexível de várias unidades de armazenamento de energia pode ser expandido para um maior
sistema de armazenamento de energia, o máximo pode suportar 272 (bateria de chumbo-carbono 400) série de baterias.
12S-24S BMU ((Slave)12S-24S BMU tem 8pcs de sensores de temperatura, Ventilador tensão 48V ((17S-24S 12V), faixa de detecção de tensão 0-5V, 12V fonte de alimentação, consumo menos 20mA, CAN2.0 B comunicação
|
Arneses de arame...Fios de captação de sinal18 pin + 20 pin fio, comprimento padrão é 600mm,900mm,1200mm sensor de temperatura fio: comprimento padrão é 600mm,900mm,1200mm
Fios do ventilador: 600 mm |
Arneses de arame...fios de comunicaçãoO fio de comunicação é conectado do BMS mestre para cada BMU com conexão em cascata, a última porta é para resistência terminal
|
Imagem real da BMU:
Especificações:
Nome do produto | BMS ((Sistema de Gestão de Baterias) |
Modelo não. | RBMS07-S20-250A256V |
Método de protecção | MCCB+Contactor |
Intervalo de corrente nominal | - 250 A ~ 250 A ((Max. 500 A) |
Faixa de tensão | 96 V a 1000 V |
Precisão atual da amostragem | 10,0% FSR |
Interface de comunicação com PCS | RS485/CAN |
Interface de comunicação com a BMU | Possui |
Interface de comunicação com o SBMS | RS485/CAN |
Comunicação com o software de monitorização/SEM | Ethernet |
Suporte à atualização do IAP | - Sim, sim. |
Suporte de exibição e parâmetro HMI | Não (plugin opcional) |
Detecção de isolamento | Sim (opcional) |
Modulo de potência de alta tensão | Apoio de arranque de corrente contínua (opcional) |
Saída de contacto seco (normalmente aberta) | - Não, não. |
Quantidade máxima de UTM | 20 |
Potência | 24VDC ((18~28V) |
Consumo de energia | ≤ 20 W |
Tamanho ((W*H*D) mm | 4U (482*180*500) |
Muito bem. | Frente |
Toque no centro | Apoio (opcional) |
Peso líquido | 30 kg |
Documentos para descarregar:
Ligação para descarregar as especificações do Master BMS e do Slave BMU:
Especificação GCE_RBMS - EN - V1.0.pdf
GCE 17-24S BMU-especificação-UL-V1.0.pdf
Link para descarregar o formulário de recolha de informações sobre a procura do BMS:
Formulário de recolha de informações do BMS de alta tensão EN2021-04.do...
Para mais informações sobre o nosso BMS, por favor contacte-me.
