Detalhes do produto
Lugar de origem: CHINA
Marca: GCE
Certificação: CE UL TUV
Número do modelo: RBMS07-D20-160A716.8V
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2
Preço: pls contact bruceliu@hngce.com
Detalhes da embalagem: Saco plástico de bolhas, espuma, caixa
Tempo de entrega: 20 dias de trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 1000sets/month
Aplicação: |
Recipiente ESS de UPS BESS Solar Off Grid ESS |
Garantia: |
3years |
Tensão: |
716.8V |
atual: |
160A |
Corda do bloco não.: |
224S |
Tipo da pilha aplicável: |
Lifepo4 MNC LTO |
Dimensão: |
440mm*178mm*500mm |
Estrutura: |
Estrutura nivelada de Master Stack 3 do escravo |
Contato seco: |
2 estradas opcionais, máximas do canal de saída |
Peso: |
28KGS |
Aplicação: |
Recipiente ESS de UPS BESS Solar Off Grid ESS |
Garantia: |
3years |
Tensão: |
716.8V |
atual: |
160A |
Corda do bloco não.: |
224S |
Tipo da pilha aplicável: |
Lifepo4 MNC LTO |
Dimensão: |
440mm*178mm*500mm |
Estrutura: |
Estrutura nivelada de Master Stack 3 do escravo |
Contato seco: |
2 estradas opcionais, máximas do canal de saída |
Peso: |
28KGS |
armazenamento de energia de alta tensão UPS do sistema de gestão da bateria de 224S 716.8V 160A Smart BMS Lifepo 4 BMS 16S BMU em série
716.8V160A alta tensão BMS Configuration:
As soluções da alta tensão 224S716.8V 160A BMS incluem:
1set mestre BMS, Model#: RBMS07-D20-160A716.8V
escravo BMU Model# de 14sets 16S: BMU08-16S8T12F
chicote de fios do fio de 14sets 16S
O chicote de fios do fio inclui:
Fio da aquisição de Voltage&Temperature,
Fio de uma comunicação externo de BMU com porto de Shenji,
O fio do poder para o fã.
Mestre BMS da alta tensão de GCE e acessórios:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
12S-24S BMU (escravo) 12S-24S BMU tem 8pcs de sensores de temperatura, tensão 48V do fã (17S-24S 12V), escala 0-5V da detecção da tensão, fonte de alimentação 12V, consumo menos 20mA, uma comunicação de CAN2.0 B
|
Chicote de fios do fioFio da aquisição do sinalFio de 18 P+20P, comprimento padrão 600mm, 900mm, fio do sensor de temperatura de 1200mm: comprimento padrão: 600mm, 900mm, 1200mm
Fio do poder do fã: 600mm
|
Chicote de fios do fio fio de uma comunicaçãoO fio de uma comunicação está conectando do BMS mestre a cada BMU com uma conexão de cascata, o último porto é para a resistência terminal
|
Alta tensão BMS Product Characteristics:
Sistema de gestão avançado da bateria do ※---O sistema de gestão altamente integrado da bateria pode realizar a monitoração sem emenda.
O ※ aperfeiçoa a auto-verificação e o estado de corrida que verifica a função, com a tela de exposição de HMI, informação de corrida do sistema é claro duma olhada.
Estratégias completas e seguras do ※ de sistema do controle e da proteção, detalhadamente segurança da bateria da garantia e escolta para estender a vida de blocos da bateria.
Projeto modular do ※, configurável e expansível---as unidades de armazenamento múltiplas da energia podem flexivelmente ser combinadas e expandido em um sistema maior do armazenamento de energia.
Alta tensão BMS Technical Parameters:
RBMS (BMS mestre) | 4U-125A/160A/250A |
método de proteção | MCCB+Contactor |
Escala atual avaliado | -250A~250A |
Escala da tensão | 384V-1000V |
Precisão de preparação de amostras atual | 1.0%FSR |
Relação de comunicação com PCS | RS485/CAN |
Relação de comunicação com BMU | LATA |
Relação de comunicação com GBMS | RS485/CAN |
Uma comunicação com a monitoração software/EMS | Ethernet |
Elevação do IAP do apoio | Sim |
Ajustes da exposição e do parâmetro do apoio HMI | Nenhum (OptionalPlug dentro) |
Detecção da isolação | Sim (opcional) |
Módulo de poder de alta tensão | Começo da C.C. do apoio (opcional) |
Saída do contato seco (normalmente aberta) | Nenhum |
Qty máximo de BMUs | 18 |
Poder | 24VDC (18~28V) |
Consumo de potência | ≤25W |

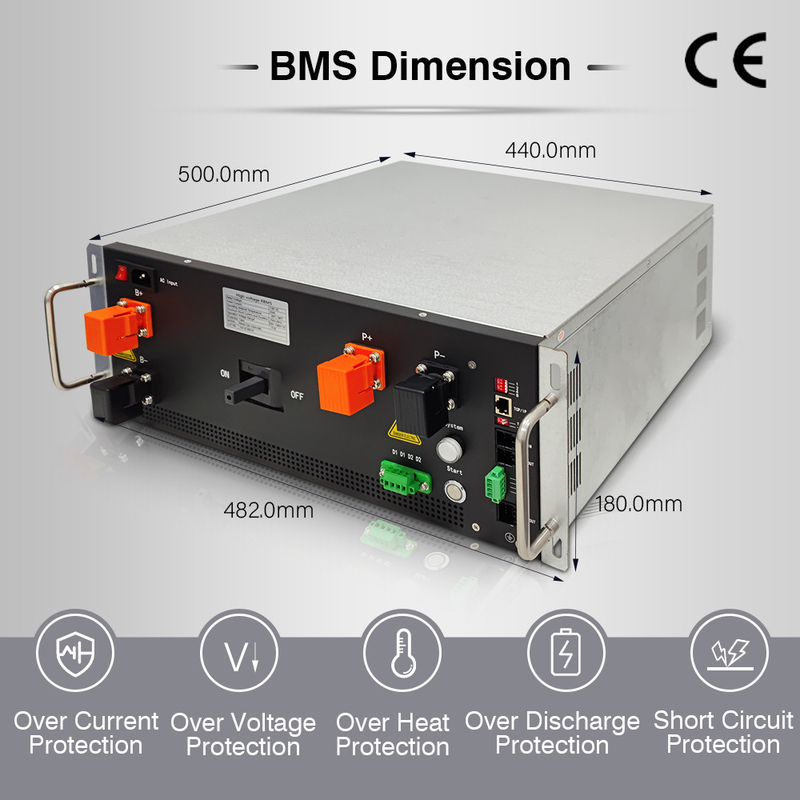

Tamanho (W*H*D) milímetro | 4U (440*178*500) |
Maneira da conexão para fora | Traseiro e dianteiro |
Centro da torneira | apoio (opcional) |
peso líquido | 23kg |
Alta tensão 3-Level BMS Diagram Structure de GCE:
Alta tensão BMS Applications:
![]() |
![]() |
![]() |
![]() |
FAQ sobre a alta tensão BMS de GCE:
