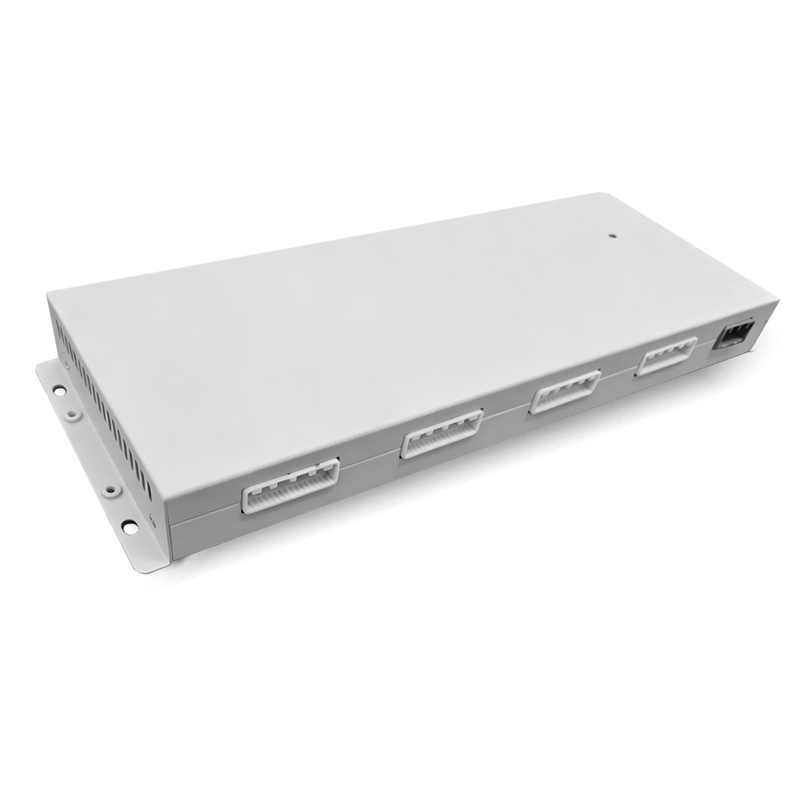

BMU escrava de alta tensão 52S | Balanceamento Ativo 3A | Precisão de ±5mV | CAN 2.0B

Name: BMU escrava de alta tensão 52S | Balanceamento Ativo 3A | Precisão de ±5mV | CAN 2.0B
Brand: Hunan GCE Technology Co.,Ltd
SKU: BMU02F4-N50S32T-3A
Price: 100000000 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: GCE

Certificação: CE

Número do modelo: BMU02F4-N50S32T-3A

Termos do pagamento & do transporte

Quantidade de ordem mínima: 10 unidades

Preço: Consult with cara@hngce.com

Detalhes da embalagem: Embalagem de espuma em caixa de papelão

Tempo de entrega: 25 dias de trabalho

Termos de pagamento: L/C, T/T

Habilidade da fonte: 1000 unidades por mês

Obtenha o melhor preço

Conversar Agora

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                    BMU escrava de alta tensão 52S com Balanceamento Ativo 3A, BMU de alta tensão com Precisão de ±5mV, BMS HV com protocolo CAN 2.0B


Nome do produto:	Sistema de gestão BMS da bateria	Material:	Metal
Cor:	Branco	Comunicação:	Pode
Números de células:	52s	ODM/OEM:	apoiar
Garantia:	1 ano	Adequado para bateria:	LFP/NMC/LTO
Tamanho:	37813736mm	Grau de tensão operacional:	<1000 VCC

Nome do produto:	Sistema de gestão BMS da bateria
Material:	Metal
Cor:	Branco
Comunicação:	Pode
Números de células:	52s
ODM/OEM:	apoiar
Garantia:	1 ano
Adequado para bateria:	LFP/NMC/LTO
Tamanho:	37813736mm
Grau de tensão operacional:	<1000 VCC

BMU escrava de alta tensão 52S | Balanceamento Ativo 3A | Precisão de ±5mV | CAN 2.0B

BMU Escravo de Alta Tensão 52S | Balanceamento Ativo de 3A | Precisão de ±5mV | CAN 2.0B

Principais Características

Suporte a Baterias 52S - Monitora até 52 células em série com 32 sensores de temperatura
Equalização Ativa de 3A - Balanceamento ativo eficiente para maior vida útil e desempenho da bateria
Monitoramento de Alta Precisão - Precisão de tensão de ±5mV e precisão de temperatura de ±2°C

Tensão de Operação de 1000VDC - Adequado para sistemas de armazenamento de energia de alta tensão
Arquitetura Distribuída Modular - Comunicação perfeita com RBMS/SBMS via CAN 2.0B
Design Robusto - Classificação de isolamento de 2800VDC, faixa de operação de -20°C a 60°C
Fácil Integração - Fator de forma compacto de 377,4×137×36mm com acessórios de chicote incluídos

Visão Geral do Produto

A Série GCE BMU02F4-N é uma Unidade de Gerenciamento de Bateria de alta tensão projetada para sistemas de armazenamento de energia em larga escala, suportando até 52 células conectadas em série com monitoramento abrangente de tensão e temperatura. Como componente central da arquitetura de gerenciamento de bateria distribuída, esta BMU oferece supervisão precisa das células, equalização ativa e comunicação CAN confiável para integração perfeita com sistemas de gerenciamento de rack e stack.

Monitoramento de Precisão e Balanceamento Ativo

Equipada com chips AFE (Analog Front End) avançados, a BMU02F4-N atinge precisão de medição de tensão de ±5mV e precisão de temperatura de ±2°C em uma faixa de detecção de -30°C a 100°C. A função integrada de balanceamento ativo de 3A garante que todas as células mantenham um estado de carga consistente, melhorando significativamente a longevidade do pacote e a eficiência geral do sistema. O balanceamento ativo transfere energia entre as células em vez de dissipá-la como calor, tornando-o muito mais eficiente do que os métodos de balanceamento passivo.

Conformidade de Alta Tensão e Segurança

Projetada para aplicações exigentes, a BMU suporta tensões de operação de até 1000VDC e possui classificação de isolamento de 2800VDC (60s a 2mA), garantindo operação segura em ambientes de alta tensão. A unidade está em conformidade com os padrões de segurança da indústria, e todos os procedimentos de instalação e manutenção são projetados com a segurança do operador em mente.

Configuração Flexível e Escalabilidade

A BMU02F4-N está disponível em várias configurações:

Modelos Padrão: 50S/32T e 52S/32T (células em série / sensores de temperatura)
Opções Personalizadas: Configurações não padrão de 40S a 48S disponíveis mediante solicitação

Cada BMU integra-se perfeitamente com:

RBMS (Sistema de Gerenciamento de Bateria de Rack) - Gerenciamento em nível de gabinete
SBMS (Sistema de Gerenciamento de Bateria de Stack) - Coordenação em nível de sistema
Comunicação CAN 2.0B a 250kbps para troca de dados confiável

Design Compacto e Fácil Instalação

Com dimensões de 377,4 × 137 × 36 mm (L×A×P), a BMU oferece uma solução eficiente em espaço que pode ser incorporada em módulos de bateria ou montada externamente. A unidade inclui:

4× chicotes de aquisição de 32 pinos (comprimento padrão de 900 mm)
1× chicote de comunicação (comprimento padrão de 300 mm)
Conectores de terminal padronizados (série A-M2200) para fiação simplificada

Tolerância Ambiental Robusta

Construída para condições do mundo real, a BMU opera de forma confiável em:

Parâmetro	Faixa de Operação	Faixa de Armazenamento
Temperatura	-20°C a 60°C	-20°C a 55°C
Umidade	5% a 75% UR	≤75% UR
Altitude	Até 2000m (apenas instalação interna)
Isolamento	Resistência de tensão de 2800VDC/60s/2mA

Guia de Fiação e Conexão

A BMU utiliza quatro unidades de aquisição AFE distribuídas pelos conectores J2~J5:

Conector	Células	Unidade AFE
J2	Células 1-13	AFE #1
J3	Células 14-26	AFE #2
J4	Células 27-39	AFE #3
J5	Células 40-52	AFE #4

Regra Crítica de Fiação: O fio de amostragem de tensão da bateria e o fio de alimentação do chip AFE devem usar chicotes separados e independentes - eles não podem compartilhar o mesmo condutor. Cada chip AFE requer seu próprio chicote de alimentação dedicado.

Instruções Importantes de Segurança

Sempre conecte a fiação do lado da bateria primeiro antes de conectar à BMU - nunca conecte a BMU antes de garantir as conexões de aquisição de tensão e sonda de temperatura à bateria
Use ferramentas isoladas durante a instalação, comissionamento e manutenção
Use EPI adequado: luvas de borracha isoladas, proteção para os olhos e botas de borracha isoladas
Se detritos metálicos caírem na bateria durante o trabalho, remova-os imediatamente com ferramentas isoladas - nunca deixe matéria estranha dentro
Siga rigorosamente os diagramas de fiação para evitar danos à placa de circuito
Evite o uso prolongado em ambientes com: temperatura/umidade excessiva, vibração forte, luz solar direta, poeira, substâncias corrosivas ou materiais inflamáveis

Aplicações

Sistemas de armazenamento de energia em escala de utilidade
Gabinetes de bateria comerciais e industriais
Stacks de bateria de alta tensão (químicas LFP/NMC)
Integração de energia renovável (armazenamento solar/eólico)
Sistemas de microrrede e de pico de corte

Suporte Técnico

Para as especificações mais recentes, arquivos CAD 3D ou consultas de configuração personalizada, entre em contato com o suporte técnico da GCE:
